E-4 前級

>>>

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

此機型選用5670真空管,
看上的是此管在早期常用於軍事通訊上,非常穩定與耐用。
替代編號有2C51、WE396、6H3N等。

放大電路採用典型屏極放大器 + 陰極隨偶器,再搭配一顆輸入變壓器。
加入輸入變壓器後可以隔離訊源的數位諧波,讓背景更黑聲音更乾淨。
電源採用晶體並聯式穩壓,有更乾淨穩定充沛的電源供應給放大電路,
使大動態音樂時不會感到壓縮。

使用輸入變壓器即是為了平衡輸入。
連先生堅持平衡輸入不採用假平衡或OPA分相電路,
於是運用了變壓器的特點來完成這項重要任務。
輸入變壓器另一個任務就是把訊號反向輸出後,
再經由5670屏級放大後直接交連至陰極隨偶器在驅動後級,
這樣經由訊號放大後依然是正相。

聽過RAY Audio的朋友都知道RAY聲音跟其他管機比起非常不同,
打破管機的刻版印象,不只是優美厚實柔軟,也可以強勁快速帶點美感。
E-4前級沒有負迴授,沒有太花俏的電路設計,
搭配單純的輸入變壓器,來達到發燒友追求的真實感。

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

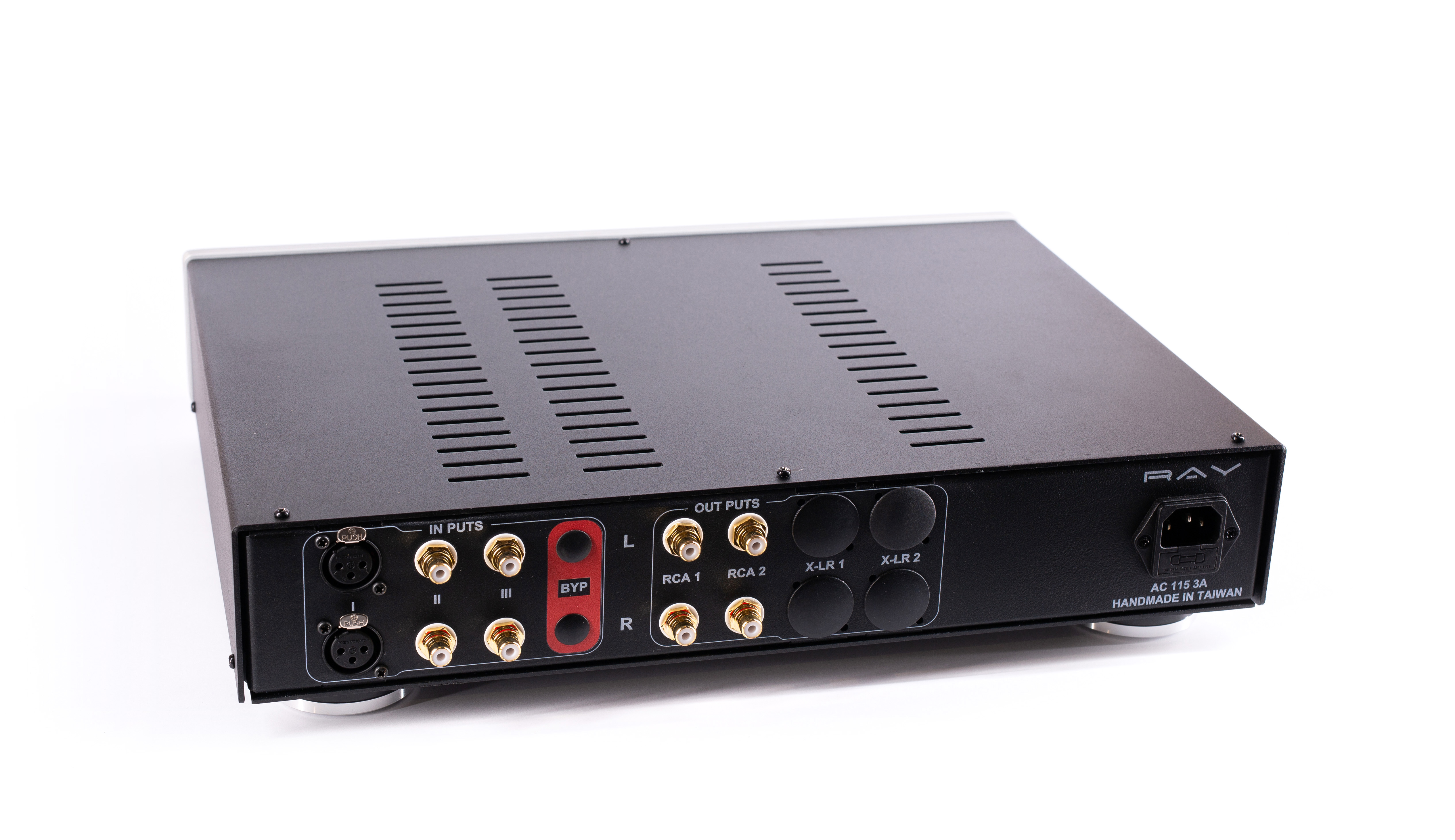

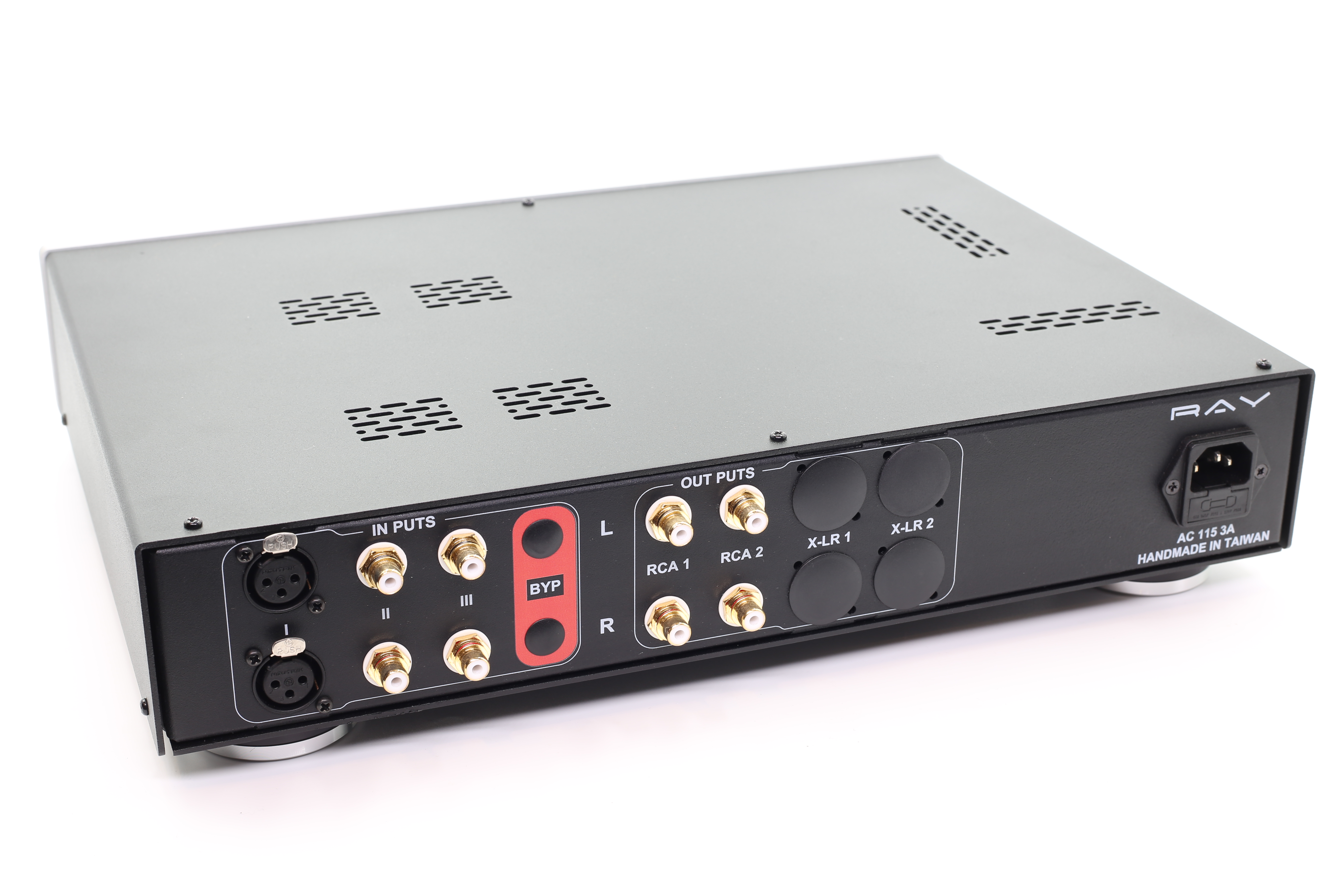

訊源輸入:XLR 1組 / RCA 2組

訊源輸出:RCA 2組 正向輸出

頻率響應:10Hz~110kHz

輸入阻抗:100K

輸入變壓器:2只

外觀尺寸:寬40.5x深34x高8.5(cm)

重量:5.8kg

真空管:5670(2支)

遙控器:全鋁遙控器 1只
