土庫真空管前級擴大機

>>>

華克的極簡哲學與全空管工藝
少即是多，真正的困難是做到更少
「Less is more」
簡單的設計哲學，往往代表了更為艱難的挑戰。許多電路設計之所以複雜，往往是因為設計缺陷所衍生的問題；因此設計者不得不增加更多元件去修補。唯有真正高明的設計，會選擇在源頭便將問題解決，讓訊號路徑回歸最純粹、最直接的狀態。
-

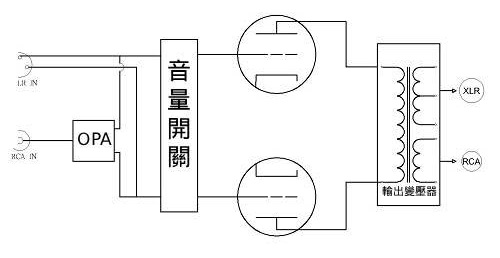

華克始終相信－放大線路上的元件越少，音樂與原貌就越近；但元件的減法並非隨意簡化設計，而是對設計者功力最嚴格的考驗。因為每少使用一顆元件，便失去了一個修正誤差的機會；土庫真空管前級擴大機內部線路設計

每縮短一段訊號路徑，將更要求整體架構在一開始便達到高度平衡與完整。

因此，若是需要「還原」音樂的最初面貌，那麼將架構做到最簡，無疑會是最好的選擇！
-
真空管設計的堅持 而堅持使用真空管不僅是追求浪漫，更是華克對於「純淨聲音」的不變堅持。真空管那線性特性，與其自然泛音結構，都是還原美聲的關鍵。而管子則選了ECC88，細膩音質與大驅動能力並存，這特性使其成為我們土庫前級的不二之選。若是想要完善發揮ECC88的潛能，則須仰仗於理想的工作條件－也就是減少過多元件帶來的干擾。

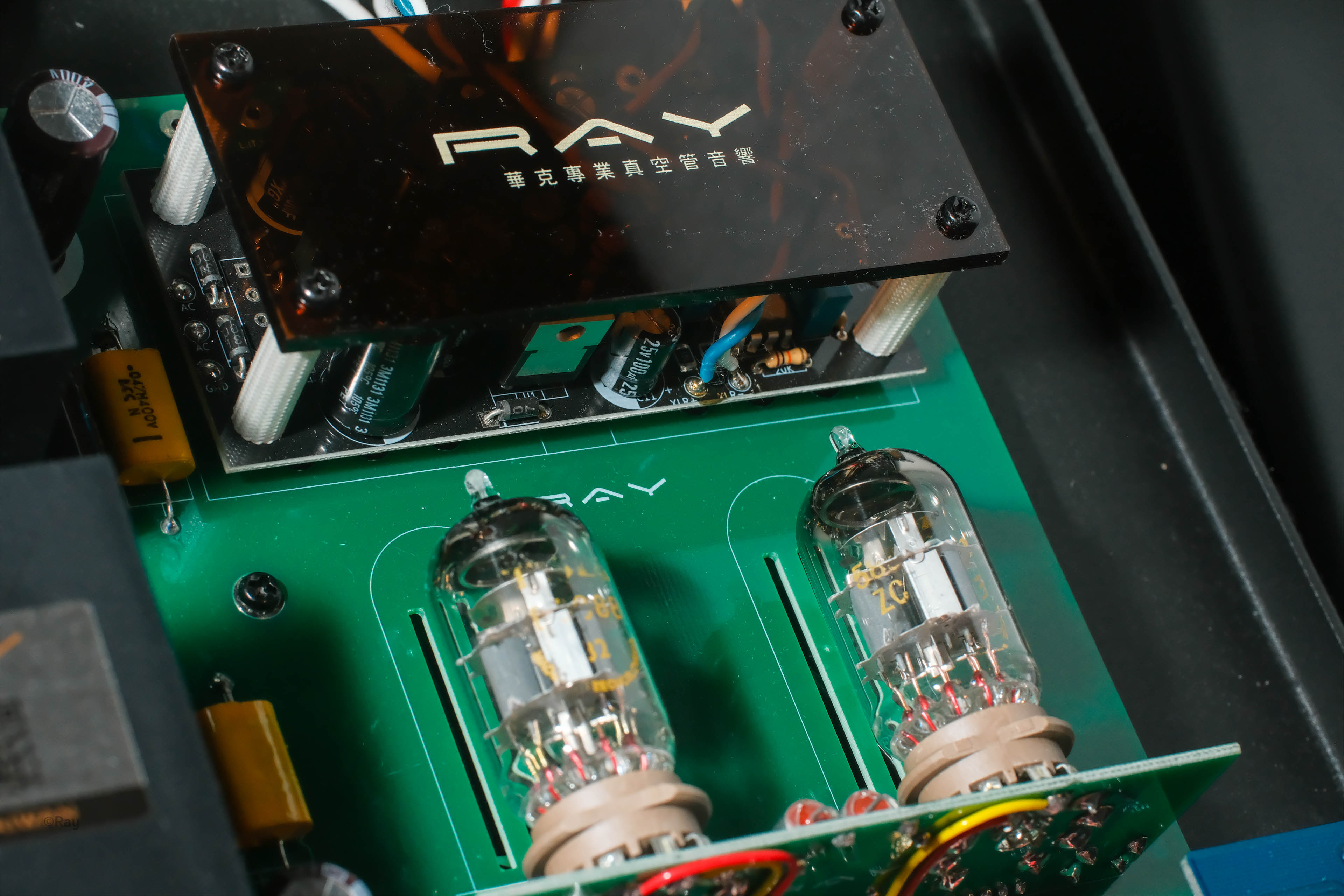

土庫真空管前級擴大機內部之真空管

為此我們需要極力精簡電路，令訊號得以直接穿越整套系統。這類極簡設計對於「穩定性」與「線性表現」都極為要求，因為哪怕誤差再小都不會得到二次修飾，若有一絲差錯則將被無情地放大展示。
將電路做複雜從來不是什麼難事；反覆打磨設計，除去不必要元素的去蕪存菁－才是真本事！
-
交連變壓器－直接交連 真空管電路大多以交連電容隔絕「直流電」，只讓「交流電(音樂訊號)」通過。雖然有著成本低且設計容易等優勢，但訊號只要經過電容，無可避免地將會受到其電容特性與介質影響。更嚴重的是交連電容的使用便代表著「時間常數」的形成。而時間常數總是會帶來「相位延遲」與「時間誤差」；這點在音樂訊號快速變化時尤為顯著，因其影響到的是「瞬態表現」與「微動態重現」兩者的遺失，使聲音缺少原本應有的真實感與鮮活感。
因此我們選擇捨棄交連電容。取而代之的是，自行設計、反覆驗證與繞製的專屬交連變壓器。

交連變壓器由繞在同一個鐵芯上的兩個線圈所組成，分別是「初級線圈」與「次級線圈」，由於變壓器只會對交流電產生感應，而直流電則會被忽略；這樣的工作原理不僅實現完整的直流隔離，更避免了使用交連電容所帶來的時間常數效應與材料音染，讓訊號以自然、直接的方式傳遞。

然而變壓器並非公版元件，若是想要使用必須攻克以下難題－磁芯材料、匝數配置、漏感控制、分佈電容、繞線結構與屏蔽方式，這些都將直接影響「頻率響應」、「相位特性」、「失真表現」以及「動態能力」。而設計上的不足，都可能造成頻寬受限、高頻衰減、低頻鬆散甚至相位失衡。
因此，交連變壓器並不是一個零件，而是一門獨立的學問，而華克正好就懂得玩轉這門學問。在歷經多次原型驗證與反覆修正、持續調整電路與變壓器之間的匹配關係後，最終才讓整個系統達到理想，不僅完全去除了使用電容會帶來的音染，同時也免除了交連電容帶來的相位失真。這不只是變壓器的設計，更是變壓器與整個放大線路共同完成的系統工程，也是華克展現自豪手藝的又一個High light moment！

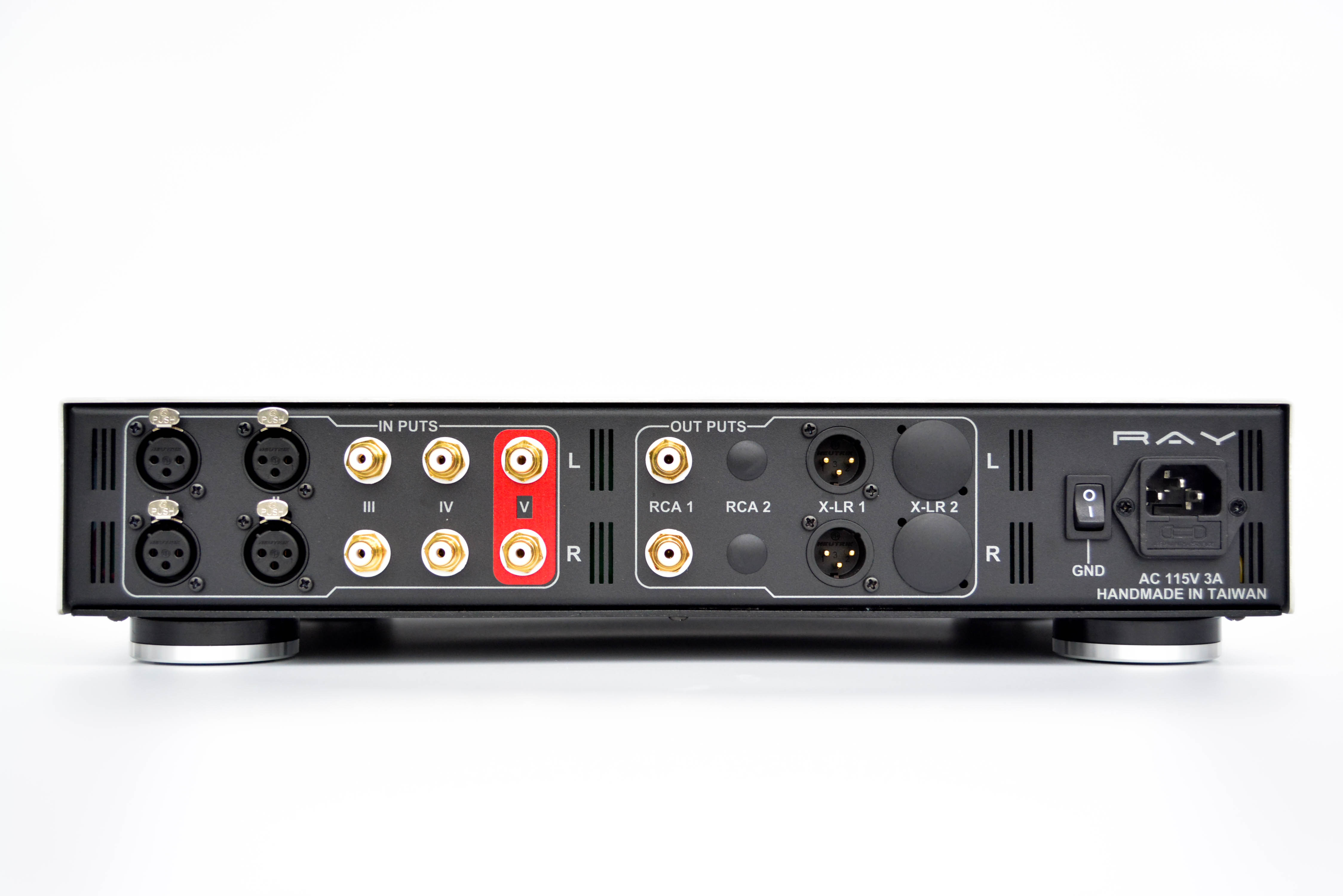

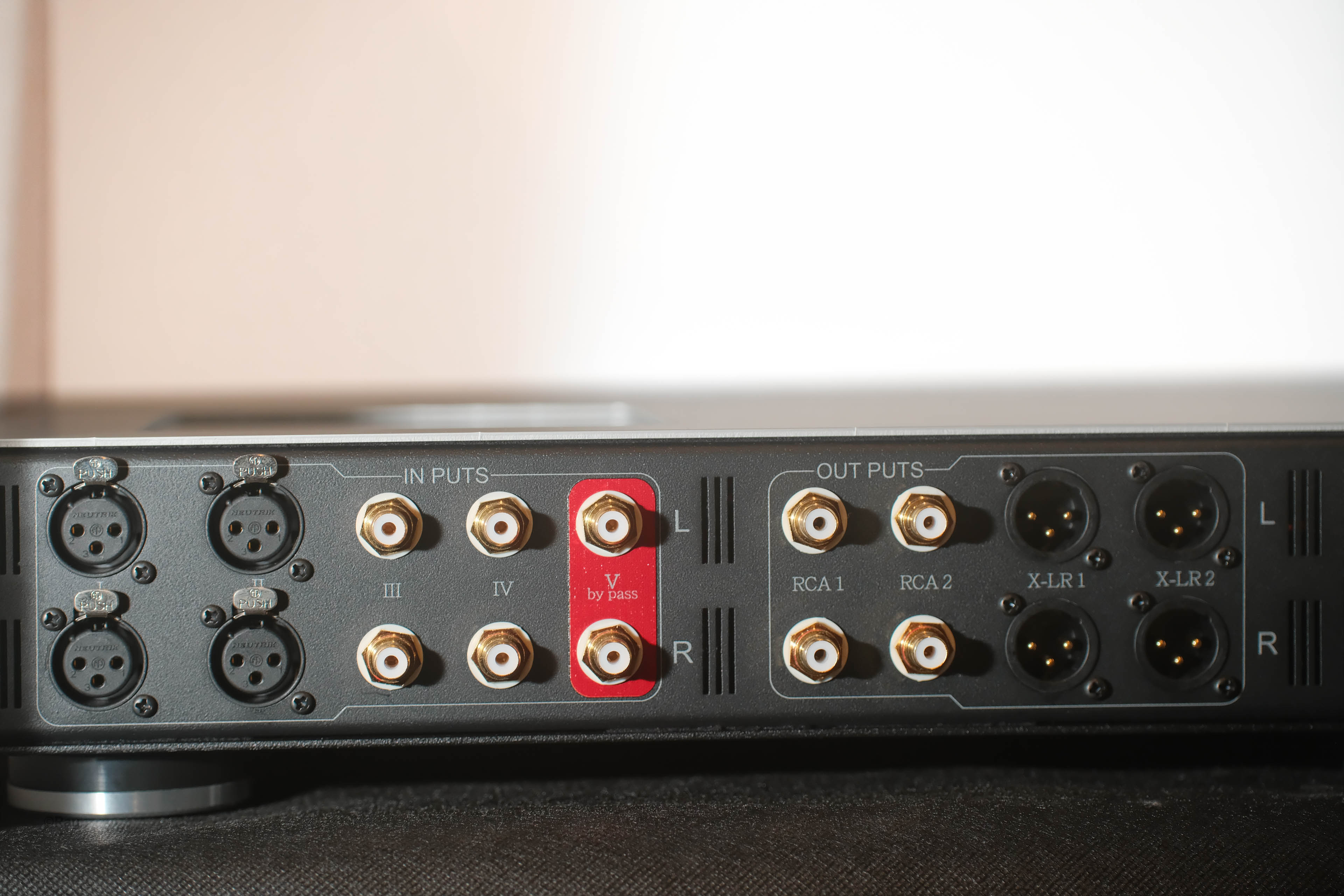

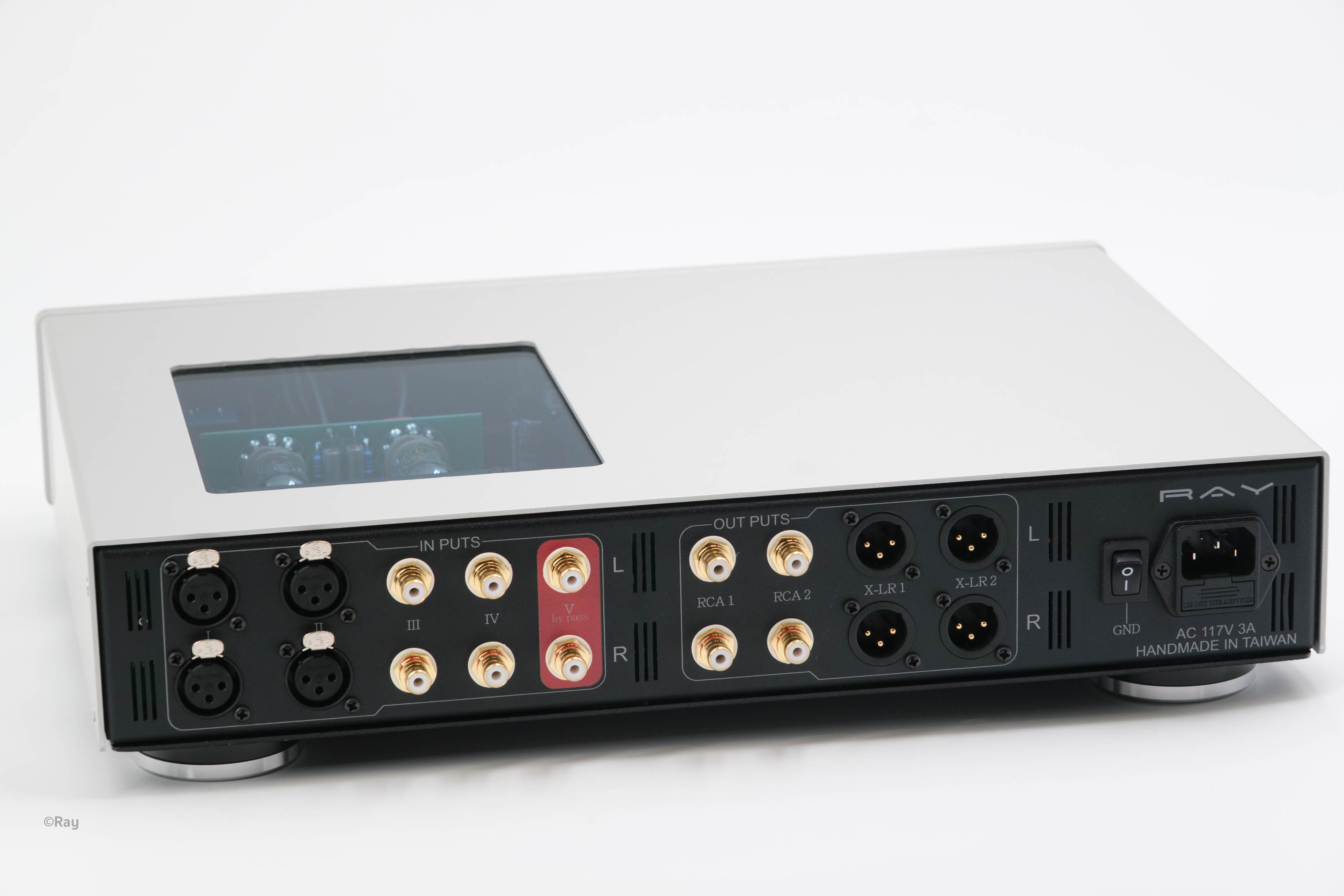

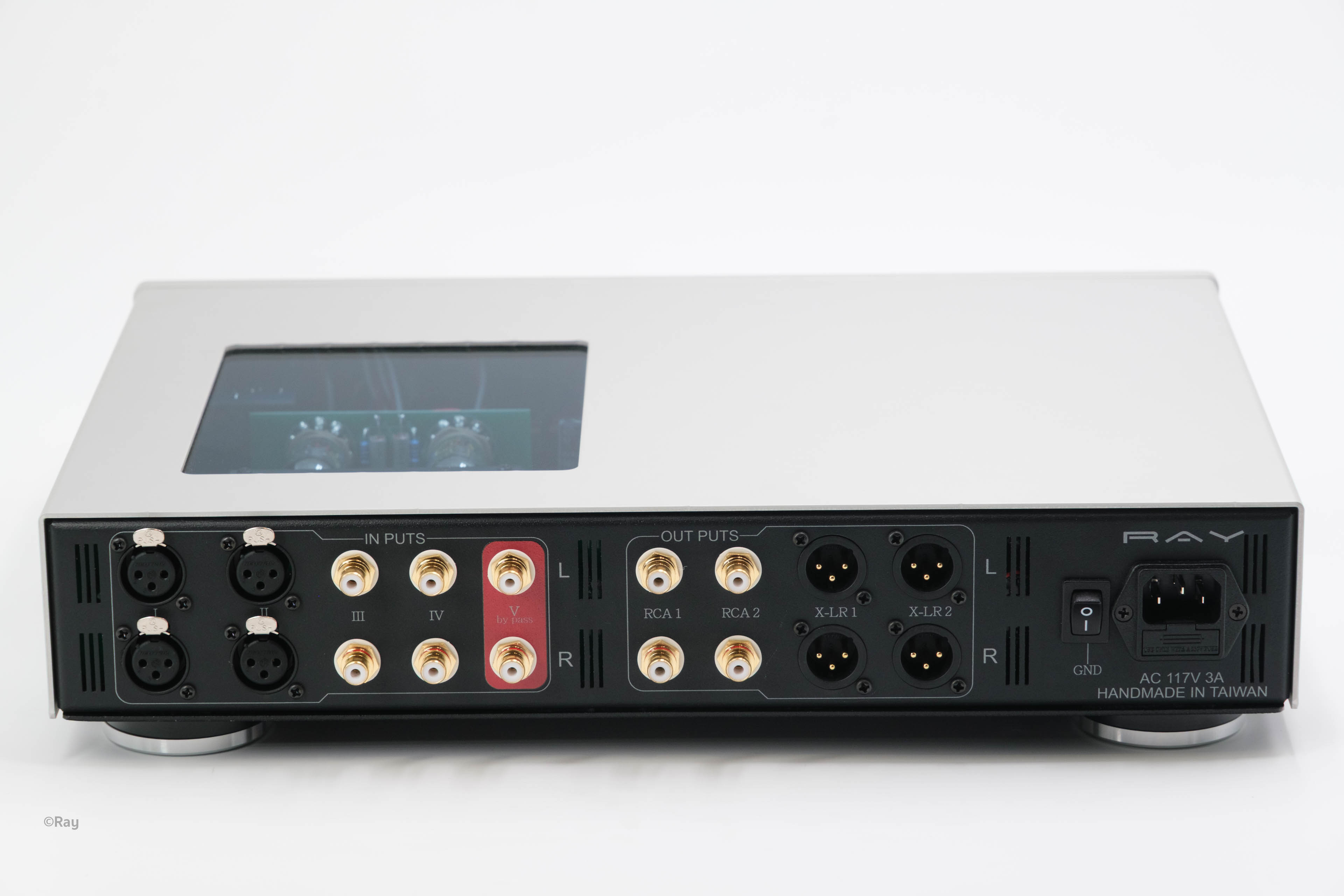

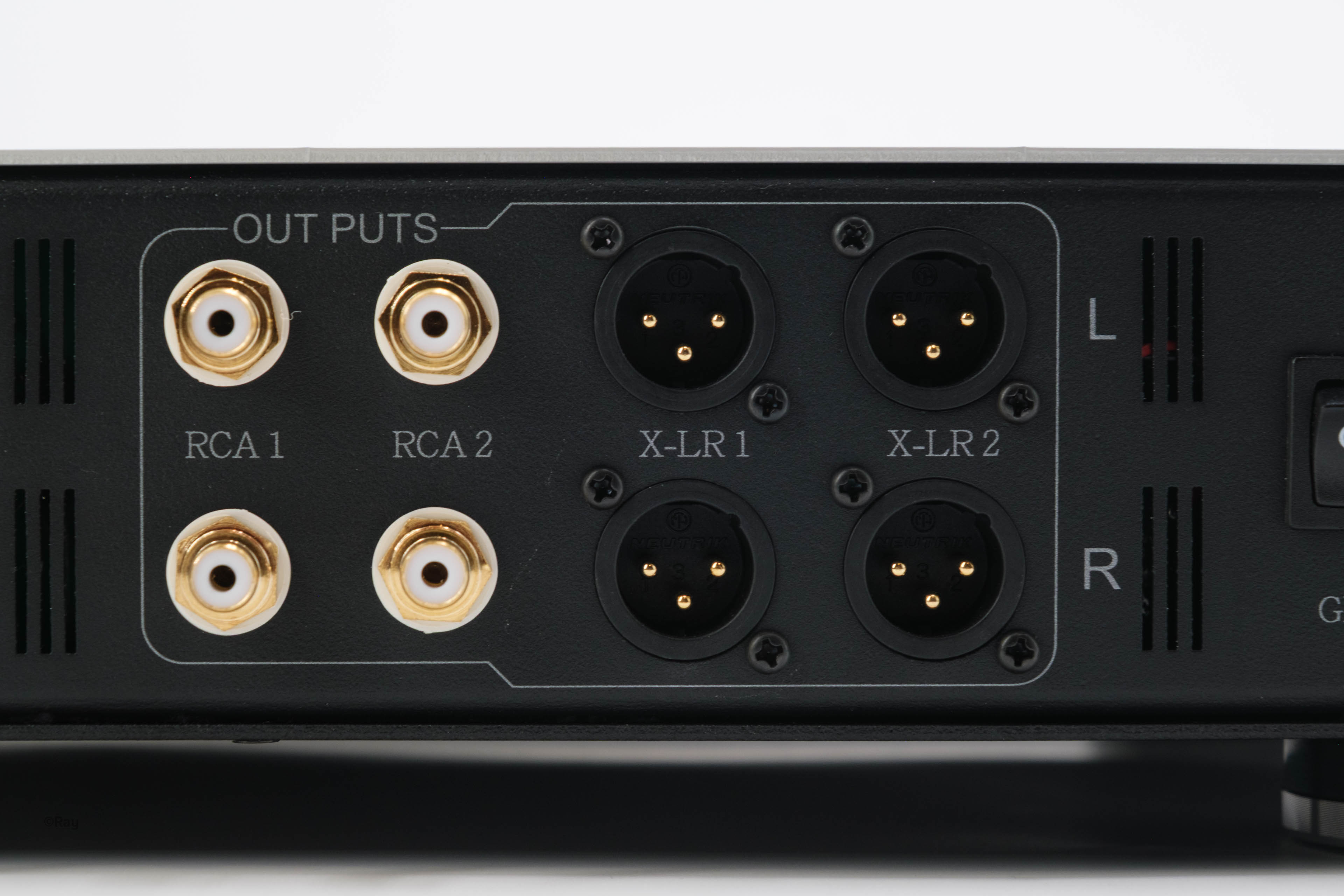

再並且，由於選擇了交連變壓器做使用，土庫前級還擁有XLR與RCA「同步輸出」的能力，不僅提供使用彈性，同時避免了切換接點會帶來的損耗與失真。土庫真空管前級擴大機背面輸出端子

One more thing!

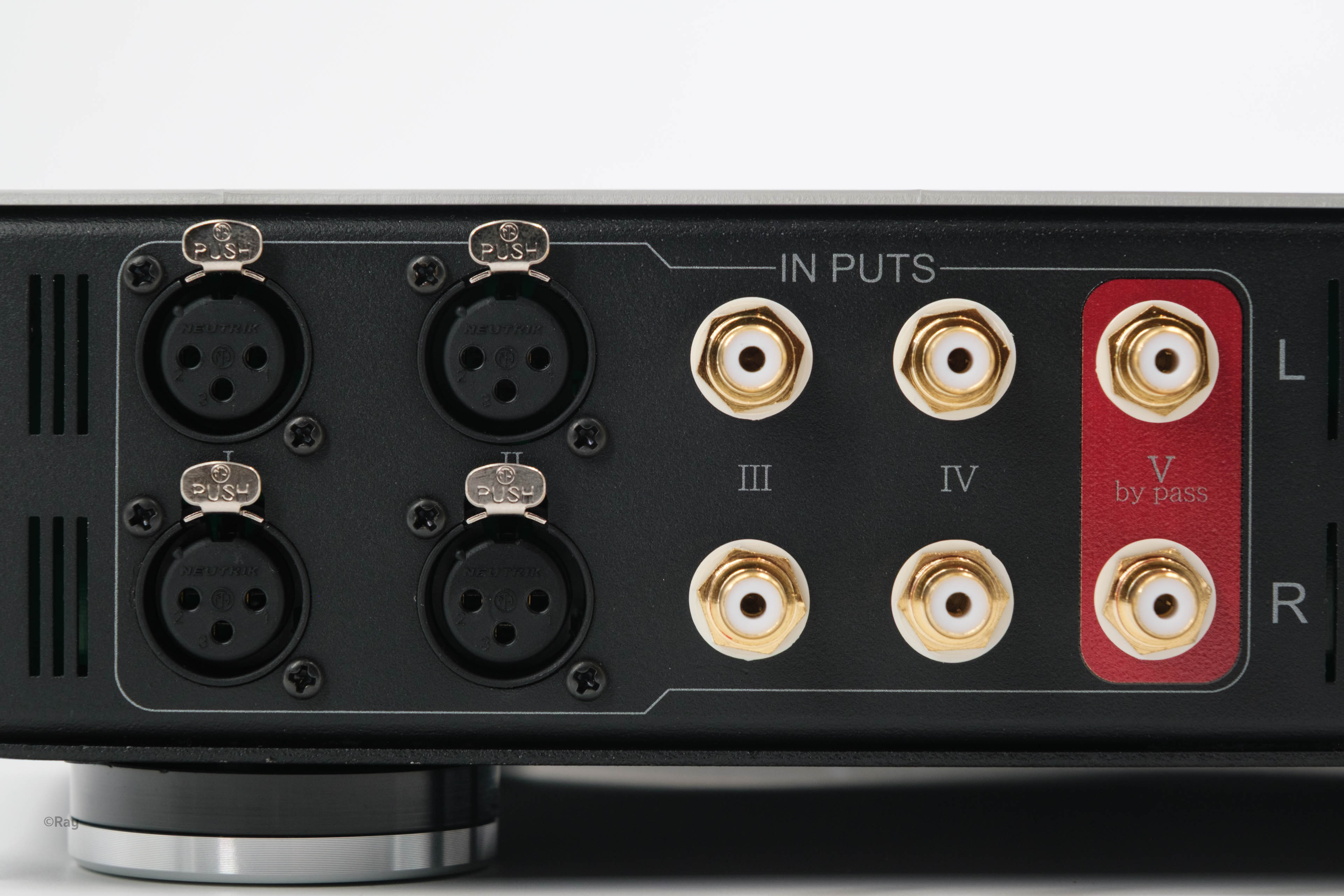

考慮到家庭劇院用家的使用方便性，我們做了一組By Pass 線路，完美避開主聲道被二次放大、音質減損的窘境。
-
全平衡架構 「全平衡架構」，在土庫前級的開發初期時，我們便確定未來開發的前級必須是有如此能耐！只因全平衡架構帶來的優勢－「共模雜訊抑制」，以及更高的「訊噪比」與「動態範圍」。
追求全平衡，就是為了消除雜訊，並且還原黑背景，並且相比於非平衡，全平衡輸出電壓為2倍(雙相疊加)，因此動態範圍會更大，另外得益於訊噪比的提升也能使樂聲線條與體型更加立體。
延伸閱讀：什麼是平衡？
「什麼是平衡」的文章封面圖

-
無負回授設計 長久以來，負回授被視為降低失真的有效手段，並且能得到更漂亮的「總諧波失真數據」。但隨著華克對電路學的深入研究，我們發現負回授會帶來的負面影響。
1.時間延遲：由於負回授的工作機制，需要在輸出端將部分訊號回傳至輸入端，相互比對、修正，然而這套過程，必然會對訊號造成破壞，記得嗎？複雜的電路可能會造成更多影響！而這就會造成聽感上的粘滯、缺少活力。
2.相位偏移：訊號頻率越高，其在電路內部穿梭時的阻力就越大，因此會造成相位偏移；這會使本該和諧的高音變得尖銳毛躁甚至刺耳！
3.更嚴重的奇次諧波失真：得益於負回授的幫助「低階諧波失真」確實都被極大地消除了；然而代價是這些原本單純的失真，在被打碎後往往會組成更棘手的「高階奇次諧波失真」。這容易讓樂色聽起來充滿數位冰冷感，缺少了原本的豐潤！

而我們則靠著「全平衡架構」、「交連變壓器」，在系統面上打好基礎，做好跨越「負回授」大山的準備。得益於全平衡架構的雜訊抑制能力，即便不使用負回授，土庫前級仍然能能呈現出深邃的黑背景，同時給出極低的失真率。並且平衡架構還能帶來強大推力帶給土庫前級強大的控制力與動態反應！並且交連變壓器帶來的高頻寬響應與完美的阻抗變換能力，更是取代了負回授能夠給予的控制力及開闊的兩端延伸。
費了這麼多力氣後，我們就得到了無負回授的這部土庫前級，這時候我們在欣賞音樂時，就能夠聽到音樂中的呼吸感與自然動態。正是這些細小的動態起伏，令整首樂曲充滿生命，也是我們打造出無負回授平台的初衷！無負回授，不是直接部增加功能而已，而是我們另外做了這些努力，才讓土庫前級不依賴負回授同時維持高性能。優秀的設計是環環相扣，而不是盲目增加功能；合理的布局才能夠帶來「極簡電路」，呈現最好的音色還原！
-
少即是多
土庫前級，不是炫技之作，在它身上我們放棄做華美的技術堆砌，而是在開發的過程中不斷思索，還能如何進一步精簡。減少元件、減少修正、減少干預，不斷反覆試錯後才終於－
以真空管架構為地基，採用全平衡設計、轉用交連變壓器，並且捨棄負回授，最終讓音樂回歸最原初的狀態。
最困難的不是缺少什麼而做增加，而是知道什麼可以不需要存在。
這正是我們華克的堅持，也是土庫前級所體現的音響哲學。
