竹田真空管前級擴大機｜RAY Audio 前級擴大機的完整技術實力
一切從音樂開始
如何讓音樂更自然地流動。
這一個簡單的想法－便是竹田真空管前級擴大機的誕生我們希望保留真空管迷人的音樂性與情感，同時兼顧系統建置的便利與穩定。
因此誕生了這部竹田真空管前級擴大機。
-
從訊號開始
許多前級擴大機將重心放在放大線路與輸出端設計，
但華克認為，聲音品質的關鍵其實從訊號進入系統的瞬間便已經開始。
因此竹田前級不僅在輸出端採用自行設計的交連變壓器，更在輸入端加入平衡輸入變壓器架構。
從訊號進入到離開，全程透過變壓器完成隔離、匹配與平衡傳輸，讓音樂訊號以更純淨、更完整的方式進入後續放大階段。
最少元件
每種元件都有不同的性格，不論是電源電路還是放大電路皆是。
不同的性格能夠演奏出各異的樂曲風格，但同時也會帶來不同的音染。
減少一個元件即降低一道音染
其聲音表現也會更加純粹、直接。然而，元件的極度精簡，意味著容錯率的劇烈降低。
沒有了這些元件的層層把關與修正，所有的瑕疵都將暴露無遺，並影響最終音質。
這對設計工藝與元件品質提出了近乎苛刻的要求。
而如何將這項將挑戰轉化為完美的匠魂工藝，正是我們設計團隊的靈魂所在！
-訊號路徑最佳化，呈現精彩原音
為了徹底杜絕外界雜訊的干擾，並將長途傳導帶來的信號損失降至最低。
我們對訊號路徑進行了全面優化。
透過極致縮短的線路佈局，實現近乎零失真的傳輸效果，只為確保最原始、最真摯的原生音色，能原汁原味地在您耳邊重現。
變壓器交連、無交連電容
在電路設計中，交連方式的選擇往往是一場堅持與妥協的對抗。
電容交連具有結構簡單、成本低廉與中頻響應佳的優勢，
但其缺點是直流功率損失大，以及前後級阻抗匹配不易導致效率低下，且交連電容本身更容易造成嚴重的低頻增益衰減。
若是為了追求更高的效率與更純粹的音質，那麼利用變壓器來交連無疑為更理想的選擇。
交連變壓器具有「低直流功率損失」與「極小的線圈直流電阻」，這使其效率遠勝電容交連；
並且透過靈活地調整圈數比，更能輕易實現完美的阻抗匹配。
此外，初級與次級的直流相互隔離，能進一步確保前級與後級之間偏壓互不干擾，使得能夠與任何後級擴大機完美配合。
然而，缺點同樣存在，傳統變壓器的頻率響應不佳、雜散磁場易引發雜訊干擾，同時其體積龐大、與造價高昂等技術瓶頸，皆使得與其研發鑽研變壓器技術，不如直接使用電容會更省事。
但是，華克並不輕易苟同，為了做出讓自身驕傲的產品，我們努力鑽研變壓器技術，成功研發超高頻寬、超低漏磁的變壓器！最終才讓竹田前級的頻率響應達到10Hz~100kHz這個驚人的成績，徹底解決了傳統變壓器的頻率響應問題；
同時，超低漏磁的設計也讓竹田前級在高增益的情況下，依然能保持極低的噪訊表現！

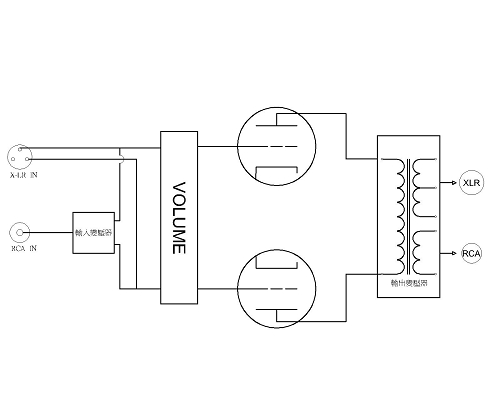

輸入變壓器與輸出變壓器
大多數的前級擴大機僅於輸出端使用變壓器，而華克則是在竹田真空管前級的身上下足了猛料，在輸入與輸出兩端皆使用了變壓器。這不僅是炫技，而是有實在的好處。
透過輸入變壓器，能有效隔離訊源與前級之間的直流偏壓，避免訊源的直流偏壓影響前級的工作點， 進而降低失真與噪訊；同時完成阻抗匹配與平衡訊號轉換。
而輸出變壓器能將前級的訊號穩定傳遞至後級擴大機，並提供優異的驅動能力與阻抗匹配效果。
-
全平衡電路架構

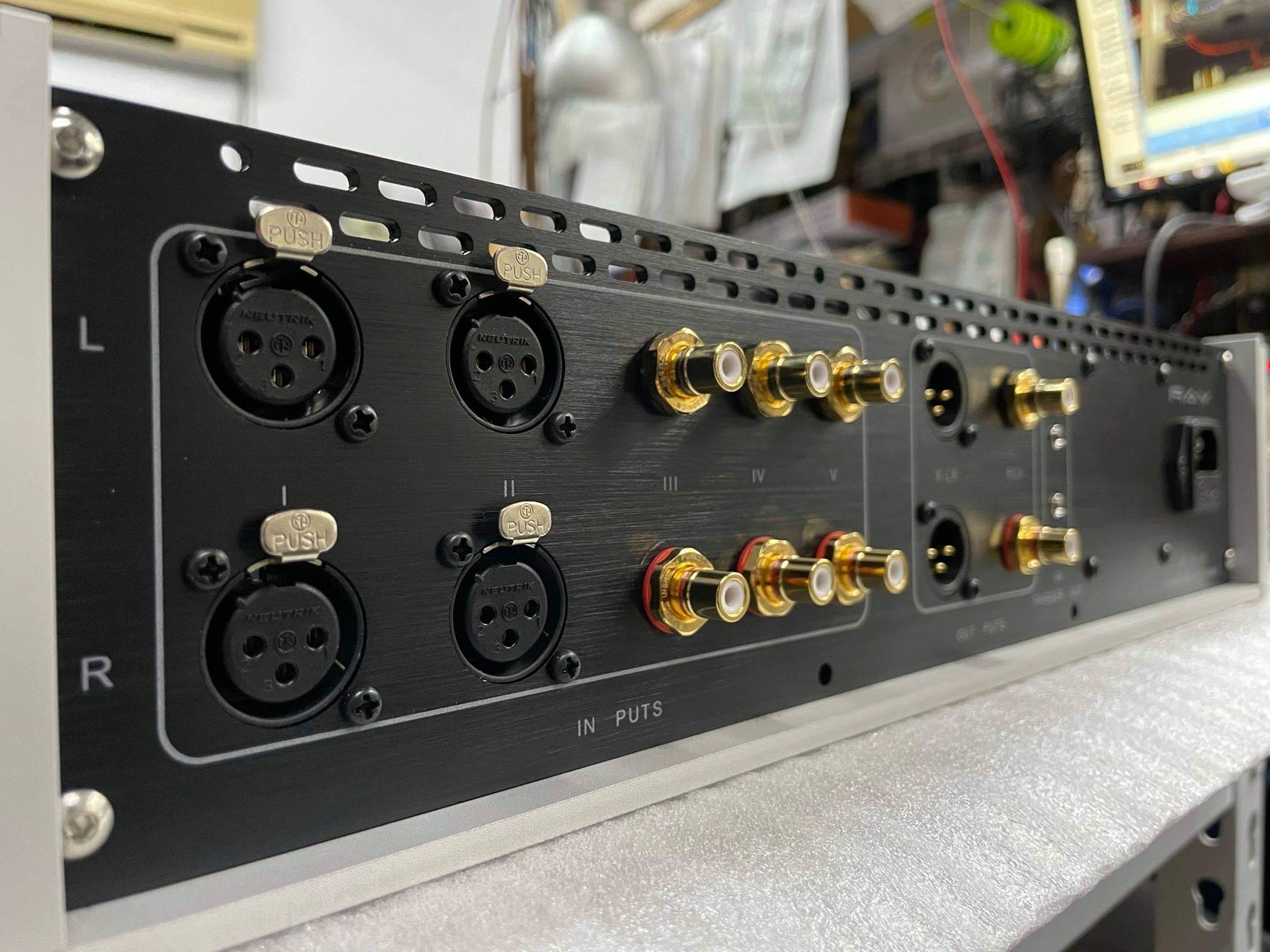

全平衡設計並非僅僅在機器背面提供 XLR 端子而已。
真正的全平衡架構必須讓訊號在整個放大過程中始終維持平衡狀態(正訊號與負訊號)。
如此不僅能有效抑制「共模雜訊」，更能提升「訊噪比」、「動態範圍」與「背景純淨度」。
體現在聽感上便是，底噪變小了，背景變得更黑更乾淨了；音樂的層次感與空間感更清晰了，並且細節更豐富，整體音質更好聽。 同時「推力」與「動態」表現皆更為出色，這皆為採用全平衡架構的優勢。
延伸閱讀：什麼是平衡？
-無負回授設計
負回授長期以來被廣泛應用於降低失真與改善量測數據。
並且還能帶來－「良好的頻寬」、「降低放大器失真」等多項優點；
因此許多人在設計前級擴大機時，往往將負回授設計認為是一項不可或缺的指標。
但負回授本身帶有極強副作用。
「時間延遲」、「相位偏移」與「嚴重的奇次諧波失真」
這是因為負回授的設計邏輯所導致。
所謂回授是把已經處理完準備輸出的訊號，擷取一部份後，再回送至輸入端進行比對與修正。
因此依賴負回授設計的機種，其聲音表現會「狹窄」，「沉悶」、「沾黏」甚至「不夠自然」等瑕疵。
竹田真空管前級擴大機則採用無負回授設計，雖然需要克服的難題更多，但我們相信，這是最能夠呈現音樂原貌的設計方式。
為此採用的全平衡架構、雙變壓器設計、減少元件，以及最佳化線路。
由此打好系統基礎，解決穩定度與失真問題，如此才能讓音樂訊號以最自然的方式流動，呈現音樂最自然的活力與動態。

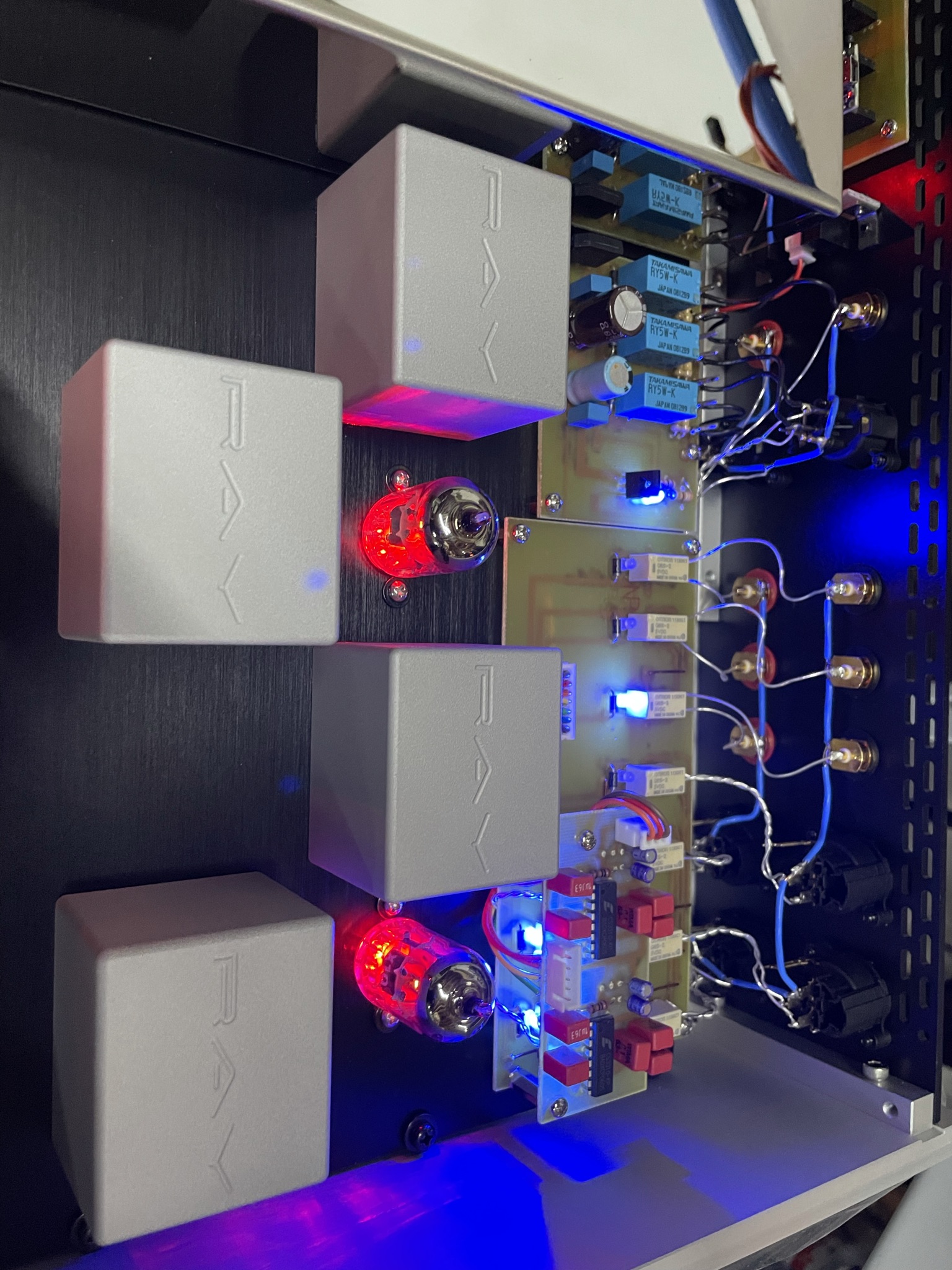

ECC88真空管的魅力
ECC88真空管是竹田真空管前級擴大機的核心元件，
其獨特的聲音特性與音樂表現，為其帶來了迷人的音樂性。
不僅如此，ECC88具有極低的噪訊與失真，能夠呈現出細膩、透明且自然的音色。
同時，其寬廣的頻率響應範圍，能夠確保音樂中的每一個細節都能忠實地重現，從低頻到高頻皆能夠清晰呈現。
ECC88 不僅展現細膩透明的中高頻表現，同時保有自然流暢的音樂感。
無論是人聲、室內樂、爵士或大型交響樂，都能呈現豐富細節與真實情感。

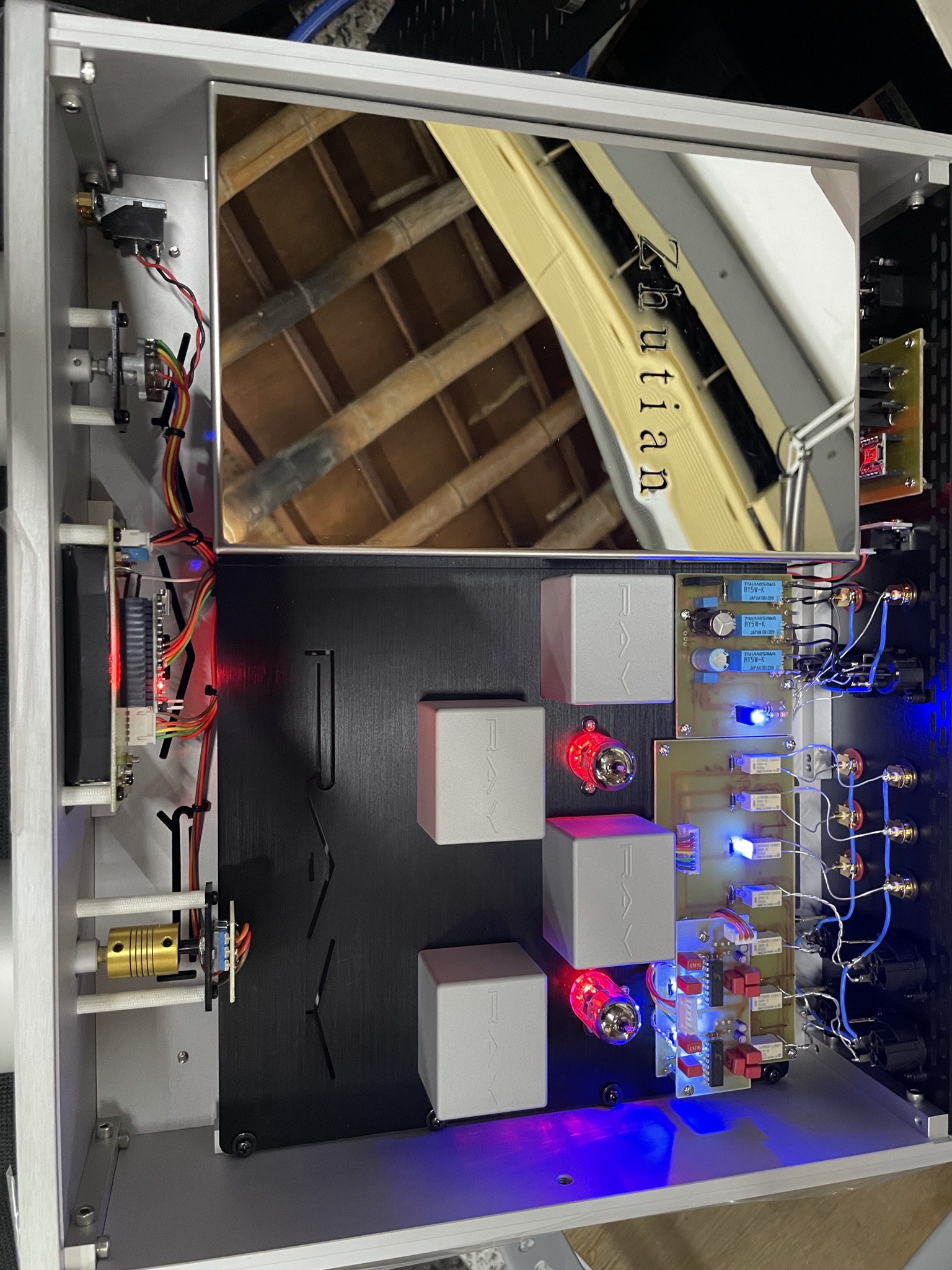

各電源變壓器獨立
為了讓整體線路更穩定、更乾淨，
我們不惜採用更多變壓器，已獨立的店員變壓器分別供電至各電路。
只有提供最純淨的電力，才能讓我們前面的諸多設計能夠發揮出最大價值，如此才能唱出純淨的聲音。
遙控音量功能
或許會有樂友納悶，為何會需要將竹田真空管前級擴大機配備遙控音量功能呢？
這是華克的小巧思，讓使用者能夠舒服地坐著輕鬆調整音量，不須再頻繁起身調整音量，由此提升整體的聆聽體驗。
旗艦，不只是功能更多
旗艦產品的價值從來不只是增加更多功能。
旗艦的價值在於，從每一個細節都追求更高完成度，讓整體表現達到更高的境界。
竹田真空管前級擴大機的價值，正是來自于每一個細節的精心打磨，
從輸入變壓器、輸出變壓器、全平衡架構、無負回授設計，以及經過反覆驗證的 ECC88 放大線路。
以上皆是華克對理想中的前級擴大機設計理念的實踐與堅持。
這些精心打磨的細節，讓竹田真空管前級擴大機的表現不僅是功能上的提升，更是整體音質與聆聽體驗的飛躍。
它不只是華克的旗艦前級，更是華克音響設計理念最完整的體現。
FAQ
為什麼要使用變壓器交連？
變壓器交連能提供更乾淨無音染的訊號傳輸，並且有效隔離前後級之間的直流偏壓，降低失真與噪訊，同時實現無瑕的阻抗匹配，能夠完美搭配任何後級擴大機。
全平衡設計有什麼好處？
全平衡設計能有效抑制共模雜訊，提升訊噪比與動態範圍，使得音樂的層次感、空間感與細節表現更為出色。
無負回授設計會不會導致失真過高？
誠然無負回授的設計在穩定度與失真控制上有一定挑戰，但透過全平衡架構、雙變壓器設計、減少元件與最佳化線路， 我們成功克服了這些問題，確保了音色表現能夠還原自然且生動的活力。
為什麼選擇ECC88真空管？
ECC88真空管具有極低的噪訊與失真，能夠呈現出細膩、透明且自然的音色，同時其寬廣的頻率響應範圍， 能夠確保音樂中的每一個細節都能忠實還原。
為什麼要獨立電源變壓器？
獨立的電源變壓器能確保各電路獲得純淨穩定的電力供應，降低相互干擾，提升整體音質表現。
遙控音量功能有什麼好處？
讓使用者能夠輕鬆調整音量，提升聆聽體驗。 在現代生活中，這已經成為標配，缺乏這項功能的管機在便利性上會打折扣。
適合搭配什麼樣的後級擴大機？
由於竹田真空管前級擴大機採用變壓器交連，因此能夠與各種後級擴大機完美配合； 不過，若配合上同樣是全平衡設計的後級擴大機，那更是強上加強，能夠完整發揮出平衡架構帶來的純淨黑背景與高動態效果。
-建議售價：NT$180,000
-相關評論連結☟
-
產品規格

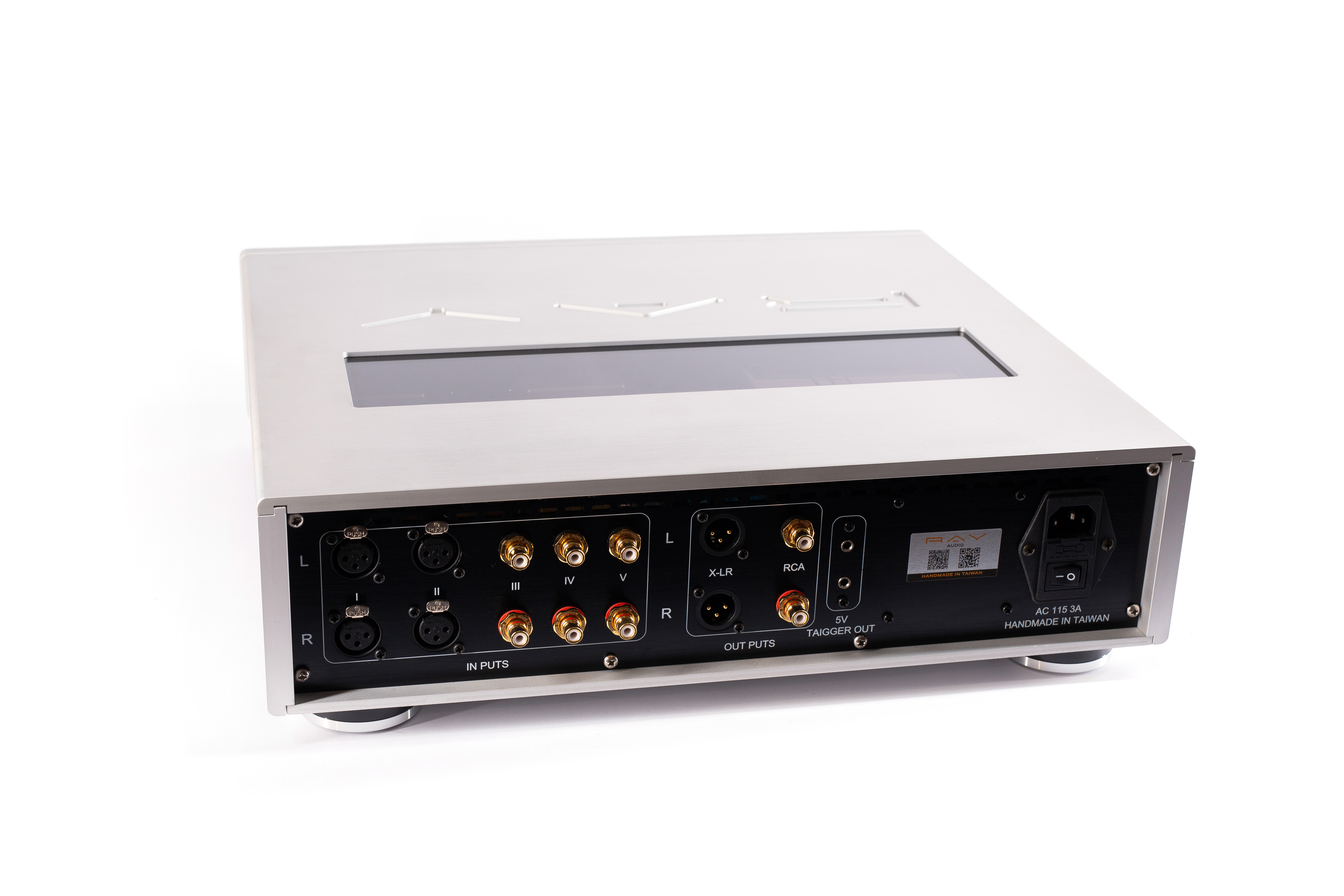

- 訊源輸入：XLR 2組 / RCA 2組 / BY-PASS 1組
- 訊源輸出：XLR 1組 / RCA 1組 同時輸出
- 頻率響應：10Hz～100kHz
- 輸入變壓器：2只
- 輸出變壓器：2只
- 外觀尺寸：寬43x深41x高11.8（cm）
- 重量：12kg
- 真空管：ECC88(2支)
- 遙控器：全鋁遙控器 1只
